Auto Offset FANUC CNC คืออะไร? ระบบ Auto Compensation ชดเชยค่า Offset อัตโนมัติจากผลวัด CMM
ในการผลิตด้วยเครื่อง CNC ขนาดชิ้นงานจะค่อย ๆ เปลี่ยนไปตามเวลา จากเครื่องมือตัดที่สึกหรอ เครื่องจักรที่ขยายตัวเมื่อร้อน และความแตกต่างของวัตถุดิบแต่ละล็อต ถ้าปรับค่าชดเชยไม่ทัน ชิ้นงานจะเริ่มหลุดพิกัดและกลายเป็นของเสีย Auto Offset หรือ Auto Compensation คือการนำผลการวัดชิ้นงานกลับไปปรับค่า Offset ของเครื่อง CNC โดยอัตโนมัติ แทนการให้คนคำนวณและพิมพ์ค่าเองที่หน้าเครื่อง
Future Tech Selected Product · METALEX 2026
ระบบ Centralized Multi-CMM to Multi-CNC Automatic Offset Compensation ของ NKE ได้รับคัดเลือกเป็น Future Tech Selected Product ในงาน METALEX 2026 และจัดแสดงการทำงานจริงภายในงาน
ปัญหาของการปรับ Offset ด้วยมือ
ในหลายโรงงาน ชิ้นงานถูกนำไปวัดที่ห้อง CMM แล้วพนักงานนำผลวัดมาคำนวณ เดินไปปรับค่า Wear offset ที่หน้าเครื่องเอง วิธีนี้มีจุดอ่อนหลายข้อ
- ช้า ระหว่างรอคนมาปรับ เครื่องยังผลิตชิ้นงานที่เริ่มเพี้ยนต่อไป
- ผิดพลาดได้ เช่น ใส่เครื่องหมายบวกลบสลับ ใส่ทศนิยมผิดตำแหน่ง หรือปรับผิดเบอร์ Tool หรือผิด Offset No.
- ขึ้นกับคน ช่างแต่ละคนตัดสินใจไม่เหมือนกัน คุณภาพจึงไม่สม่ำเสมอระหว่างกะ
- ตรวจย้อนหลังยาก ไม่รู้ว่าค่าไหนถูกปรับ เมื่อไหร่ ที่เครื่องไหน เมื่อเกิดปัญหาคุณภาพ
Auto Offset แบบ Probe ในเครื่อง กับแบบใช้ผล CMM ส่วนกลาง
วิธีที่หลายคนรู้จักคือ Tool setter หรือ Touch probe ที่ติดตั้งในเครื่อง CNC แต่ละเครื่อง วัดแล้วชดเชยเฉพาะเครื่องนั้น แต่ถ้าโรงงานวัดชิ้นงานด้วย เครื่องวัดพิกัด (CMM) อยู่แล้ว ระบบของ NKE จะนำผลวัดจาก CMM เหล่านั้นมาวิเคราะห์ที่ส่วนกลาง แล้วส่งค่าชดเชยไปยังเครื่อง CNC ที่ผลิตชิ้นงานนั้น จึงไม่จำเป็นต้องติดตั้งอุปกรณ์วัดในเครื่อง CNC ทุกเครื่อง และใช้ข้อมูลวัดที่ละเอียดของ CMM ได้เต็มที่

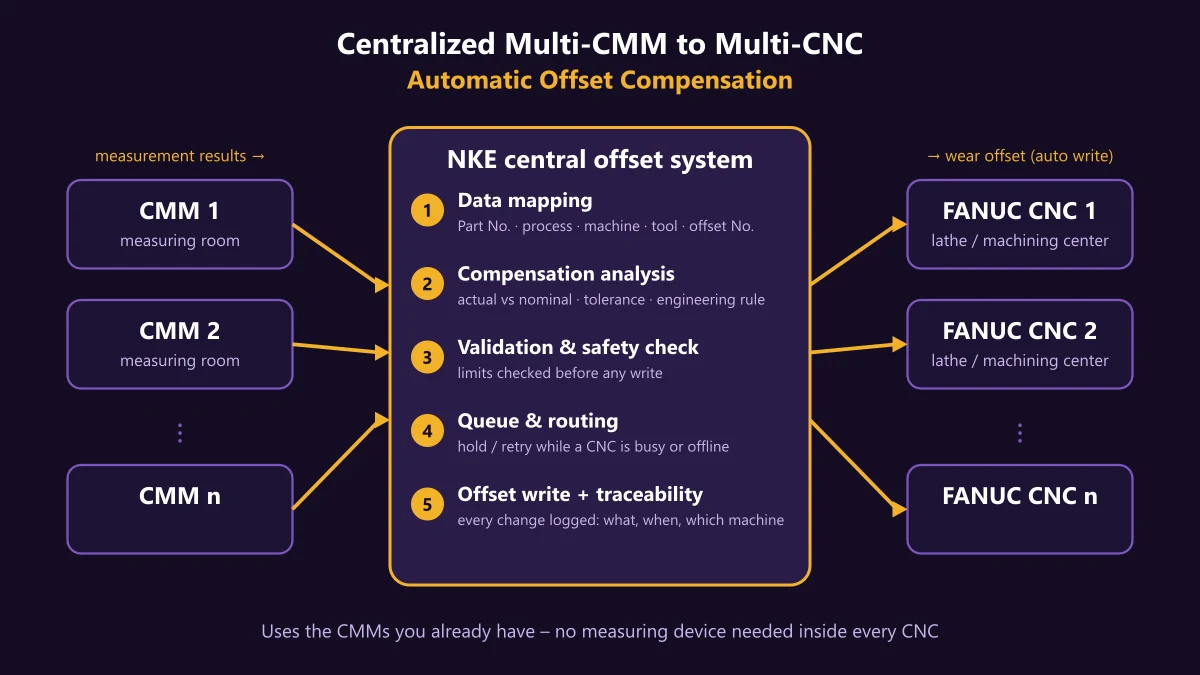

ระบบส่วนกลางของ NKE ทำงานอย่างไร
- เก็บผลการวัดจาก CMM ระบบรับผลวัดจาก CMM หลายเครื่องมาไว้ที่ส่วนกลาง
- จับคู่ข้อมูล (Data mapping) ผูกผลวัดแต่ละค่าเข้ากับ Part No. โปรเซส เครื่องจักร (Machine ID) เบอร์ Tool และ Offset No. ที่เกี่ยวข้อง
- วิเคราะห์ค่าชดเชย เทียบค่าที่วัดได้กับค่า Nominal ตามแบบ พิกัดความเผื่อ (Tolerance) และกฎทางวิศวกรรมที่ตั้งไว้สำหรับชิ้นงานนั้น
- ตรวจสอบความถูกต้องและความปลอดภัย ตรวจขอบเขตของค่าก่อนเขียนทุกครั้ง ค่าที่ผิดปกติจะไม่ถูกส่งไปที่เครื่อง
- จัดคิวและเลือกเส้นทาง ส่งค่าไปยังเครื่อง CNC ที่ถูกต้อง ถ้าเครื่องกำลังทำงานในจังหวะที่ไม่ควรเขียนค่า หรือออฟไลน์ ระบบจะพักค่าไว้ในคิวและลองใหม่เมื่อเครื่องพร้อม
- ปรับ CNC Offset อัตโนมัติ เขียนค่า Wear offset เข้าเครื่อง FANUC CNC ผ่านเครือข่ายในโรงงาน ชิ้นต่อไปจึงกลับมาอยู่ในพิกัด
- เก็บประวัติย้อนหลัง (Traceability) บันทึกผลวัด ค่าที่ปรับ เวลา และเครื่องที่ปรับไว้ทุกครั้ง ใช้ตรวจสอบและวิเคราะห์แนวโน้มได้
Offset ในเครื่อง FANUC ที่ควรรู้
- Geometry offset ค่าตั้งต้นของเครื่องมือแต่ละตัว ตั้งตอนติดตั้งหรือเปลี่ยนเครื่องมือ
- Wear offset ค่าที่ใช้ชดเชยการสึกหรอระหว่างผลิต เป็นค่าที่ระบบ Auto Offset มักปรับ
- เครื่องกลึง (Lathe) ปรับแนว X และ Z และรัศมีปลายมีด
- เครื่องกัด / Machining center ปรับความยาวเครื่องมือ และเส้นผ่านศูนย์กลางหรือรัศมีเครื่องมือ
- Work offset (เช่น G54–G59) ตำแหน่งอ้างอิงของชิ้นงาน ใช้เมื่อตำแหน่งจับยึดเปลี่ยน
ความสามารถของระบบ NKE

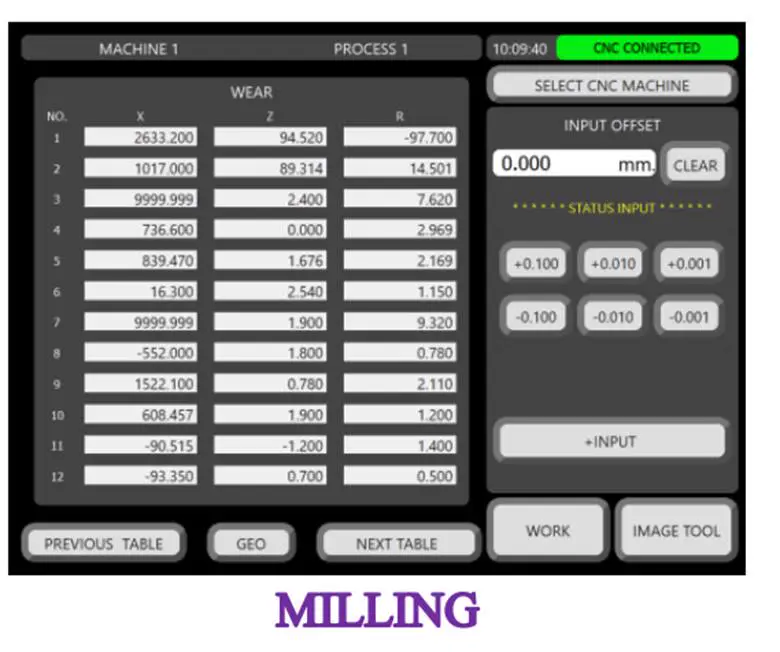

- ชดเชยอัตโนมัติจากผลวัด นำผลวัดจาก CMM มาคำนวณและเขียนค่า Wear offset เข้าเครื่อง FANUC เอง ไม่ต้องให้คนพิมพ์
- ปรับค่าระยะไกลจากหน้าจอ เมื่อต้องการให้คนตัดสินใจ QC หรือหัวหน้างานปรับค่า Offset จาก PC ได้ โดยไม่ต้องเดินไปที่เครื่อง
- หลาย CMM หลาย CNC ในระบบเดียว ดูแลเครื่องจักรหลายเครื่องจากหน้าจอเดียว พร้อมกราฟแนวโน้มของผลวัดและประวัติการปรับค่า
- ตั้งค่าชิ้นงานได้ยืดหยุ่น กำหนดผลิตภัณฑ์ รายการวัด และจิ๊กได้เอง รองรับทั้งงานกลึงและงานกัด
จำนวนเครื่อง CMM และ CNC ที่ต่อเข้าระบบได้ไม่ได้กำหนดตายตัว ขึ้นกับปริมาณข้อมูล วิธีประมวลผล รอบการสื่อสาร การจัดคิว และความพร้อมของเครื่อง CNC แต่ละเครื่อง ทีมงานจะประเมินจากหน้างานจริง
ประโยชน์ที่โรงงานได้รับ
- ลดของเสียจากการปรับค่าช้าหรือปรับผิด
- ขนาดชิ้นงานสม่ำเสมอขึ้นทุกกะ ช่วยเรื่องค่าความสามารถกระบวนการ (Cp/Cpk)
- ลดงานคำนวณและเดินไปมาระหว่างห้องวัดกับเครื่องจักร
- มีประวัติการปรับค่าไว้ตรวจสอบ เหมาะกับโรงงานที่ต้องผ่านการตรวจระบบคุณภาพ เช่น IATF 16949
- เป็นพื้นฐานของการเดินเครื่องแบบใช้คนน้อย ร่วมกับหุ่นยนต์ป้อนชิ้นงาน CNC
เหมาะกับโรงงานแบบไหน
โรงงานที่มีเครื่อง FANUC CNC หลายเครื่องและมี CMM วัดชิ้นงานเป็นประจำ ผลิตชิ้นงานปริมาณมากที่มีพิกัดแคบ เช่น ชิ้นส่วนยานยนต์และยานยนต์ไฟฟ้า ชิ้นส่วนความเที่ยงตรงสูง เพลา ชิ้นส่วนอากาศยาน หรือโรงงานที่ผลิตหลายรุ่นในไลน์เดียวกัน
สิ่งที่ควรเตรียมก่อนเริ่ม
- รายการเครื่อง CNC รุ่นคอนโทรล FANUC และการเชื่อมต่อเครือข่าย (Ethernet)
- รุ่น CMM ที่ใช้ และรูปแบบไฟล์ผลวัดที่ส่งออกได้
- ชิ้นงาน รายการวัด และ Offset ที่ต้องการชดเชย
- กฎความปลอดภัย เช่น ขอบเขตการปรับต่อครั้ง และการแจ้งเตือนเมื่อค่าวัดผิดปกติ
- ผู้มีสิทธิ์ปรับค่า และการเก็บประวัติตามระบบคุณภาพของโรงงาน
เริ่มต้นกับ NKE
NKE เป็น FANUC Global Partner และพัฒนาระบบเชื่อมต่อเครื่อง CNC และเก็บข้อมูลโรงงานให้ลูกค้าไทย ส่งรายการเครื่องจักร รุ่นคอนโทรล และวิธีวัดชิ้นงานในปัจจุบันให้ทีมงาน วิศวกรจะสำรวจหน้างานและเสนอแนวทางที่เหมาะสม ดูรายละเอียดระบบที่ Auto Offset / Auto Compensation สำหรับ FANUC CNC หรือ โซลูชันเครื่องจักร CNC
