NKE AOC ใน 1 ประโยค

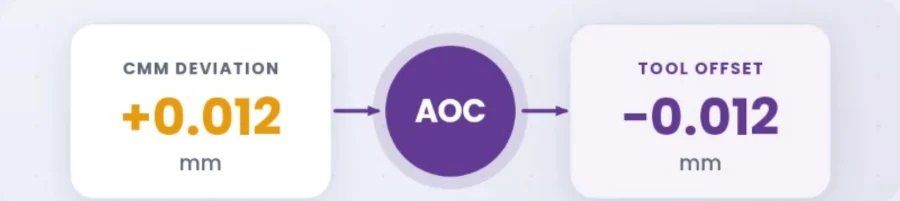

เอาผลวัดจาก CMM ไปแก้ค่า Tool Offset ของเครื่อง CNC ให้อัตโนมัติ ผลวัดจาก CMM ทุกครั้งบอกได้ว่าชิ้นงานคลาดจากค่า Nominal เท่าไร NKE AOC (Automatic Offset Compensation) เปลี่ยนผลวัดนั้นเป็นค่า Tool Offset สำหรับรอบถัดไปโดยอัตโนมัติ ไม่ต้องคำนวณและเดินไปคีย์ตัวเลขที่หน้าเครื่อง
ทำงานอย่างไร: 7 ขั้นตอน

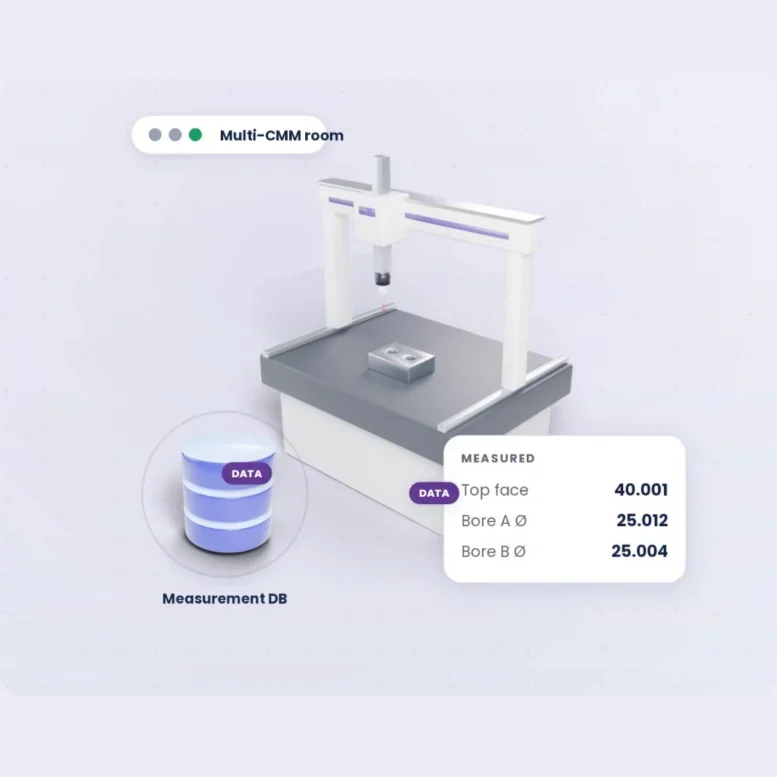

- CMM วัดชิ้นงาน ชิ้นงานที่ผลิตเสร็จถูกนำไปวัดที่ห้องวัด
- เก็บผลลงฐานข้อมูล ผลวัดทุกค่าถูกบันทึกไว้
- AOC จับคู่ข้อมูล PC กลางที่ติดตั้ง NKE AOC จับคู่ผลวัดกับชิ้นงาน ขั้นตอนผลิต เครื่อง CNC และมีดที่ใช้

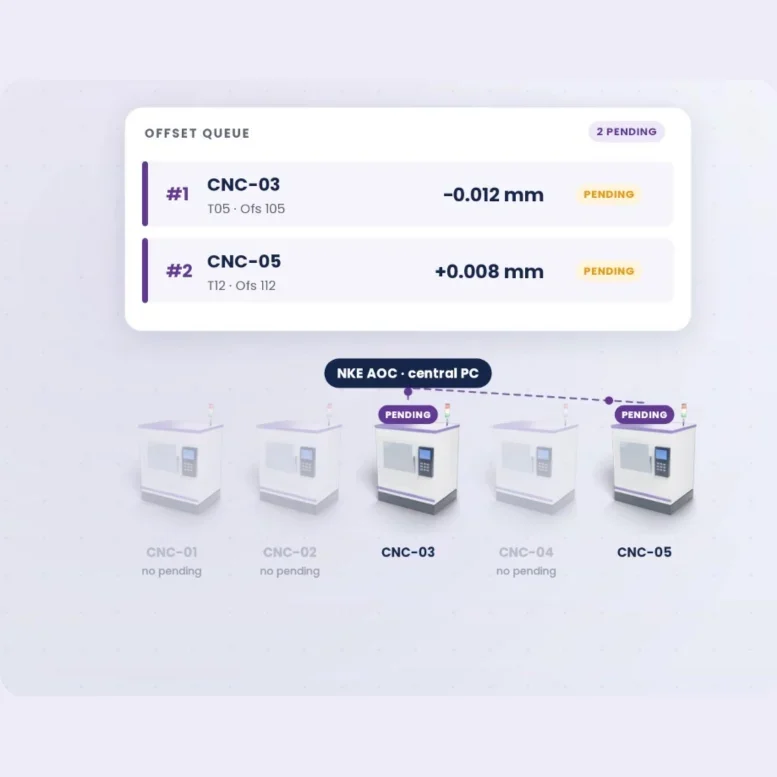

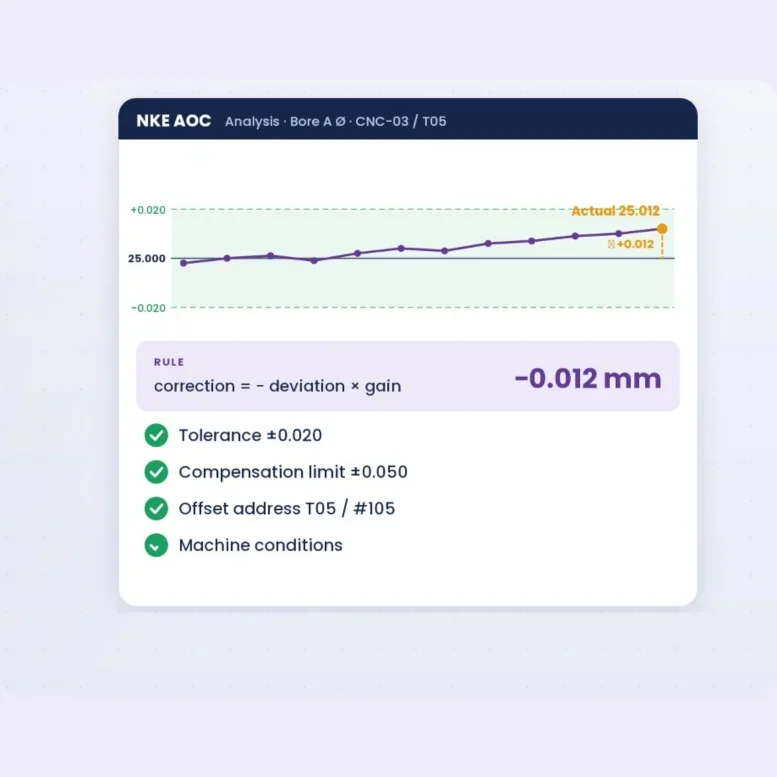

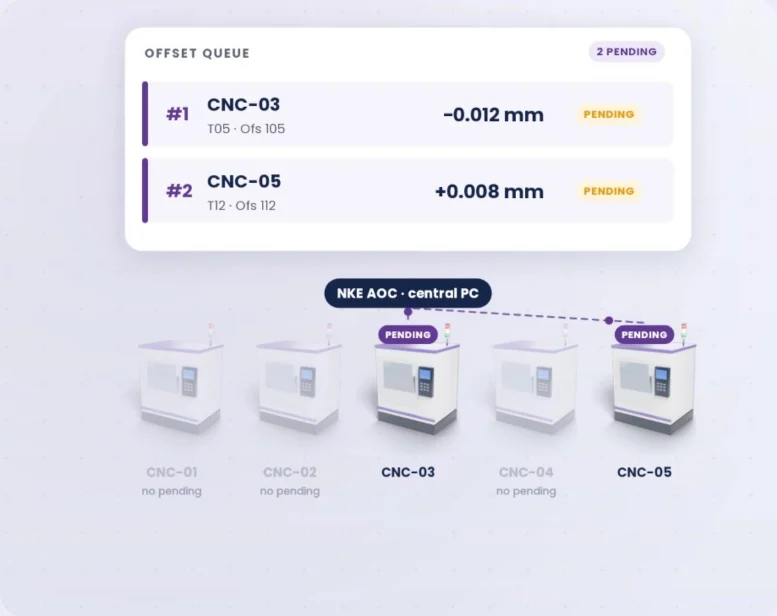

- คำนวณ ตรวจ และเข้าคิว เทียบขนาดจริงกับค่า Nominal คำนวณค่าชดเชยตามกฎทางวิศวกรรมของคุณ ตรวจ Tolerance ขีดจำกัดค่าชดเชย และ Offset Address ก่อนส่งทุกครั้ง ค่าที่ผ่านจะเข้าคิวรอส่ง

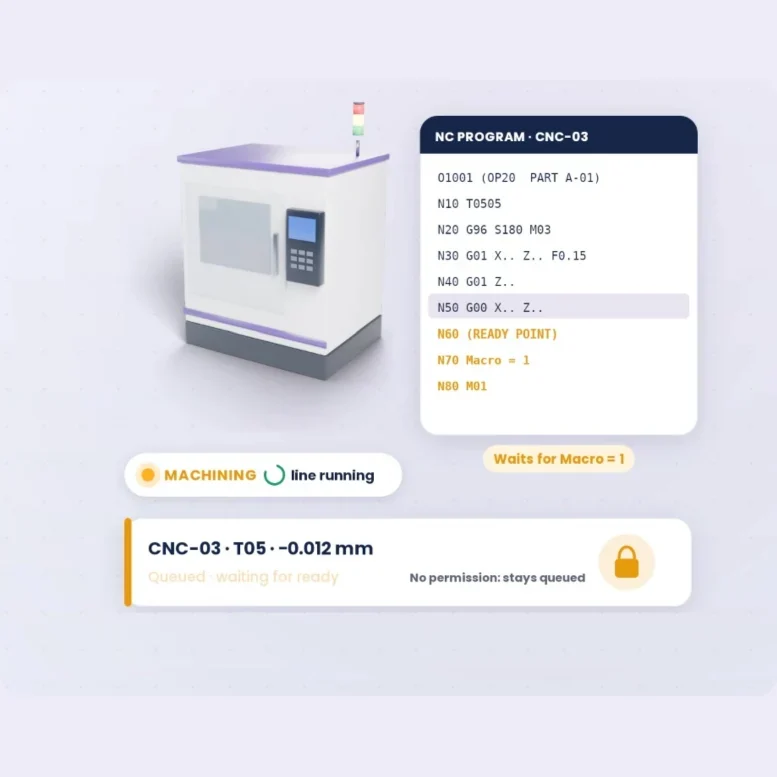

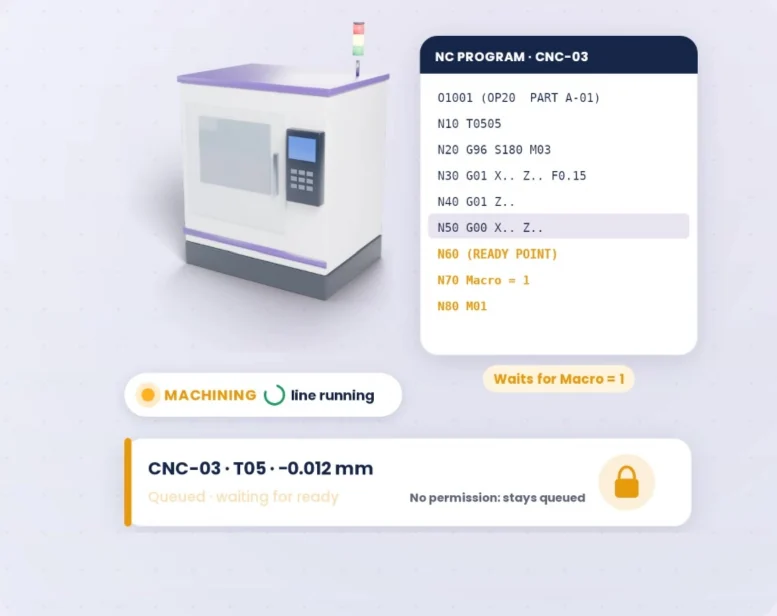

- รอ CNC พร้อม ไม่ต้องหยุดไลน์ผลิต AOC รอจุดพร้อมที่กำหนดไว้ในโปรแกรม NC ถ้ายังไม่พร้อม ค่าจะรออยู่ในคิว
- เขียน Tool Offset เมื่อเครื่องพร้อม AOC ส่งค่า Tool Offset ใหม่เข้าเครื่อง CNC โดยตรง

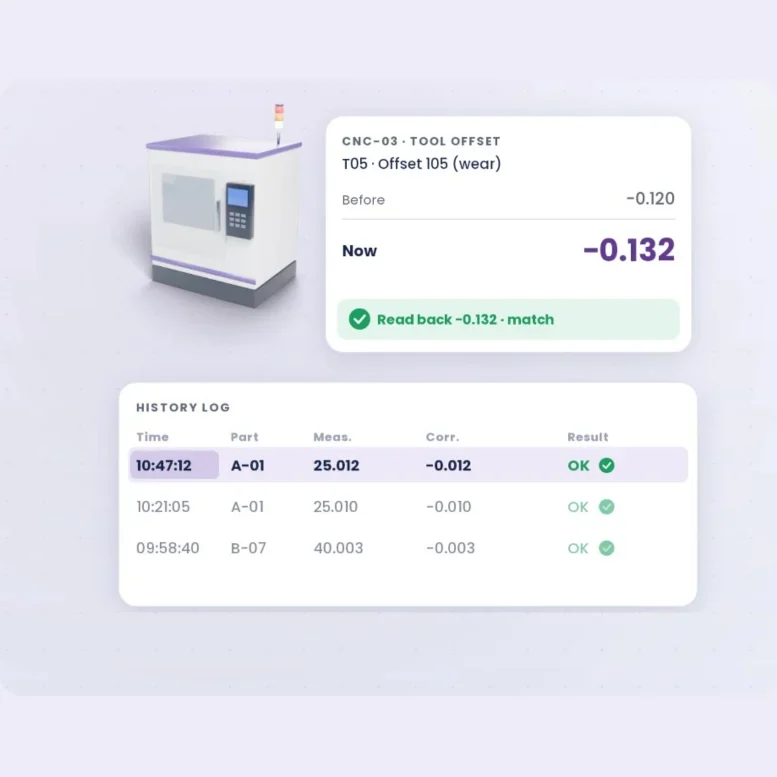

- อ่านกลับและบันทึกผล อ่านค่าในเครื่องกลับมาเทียบว่าตรงกัน แล้วบันทึกผลวัด ค่าชดเชย เวลา และผลลัพธ์ไว้ดูย้อนหลัง

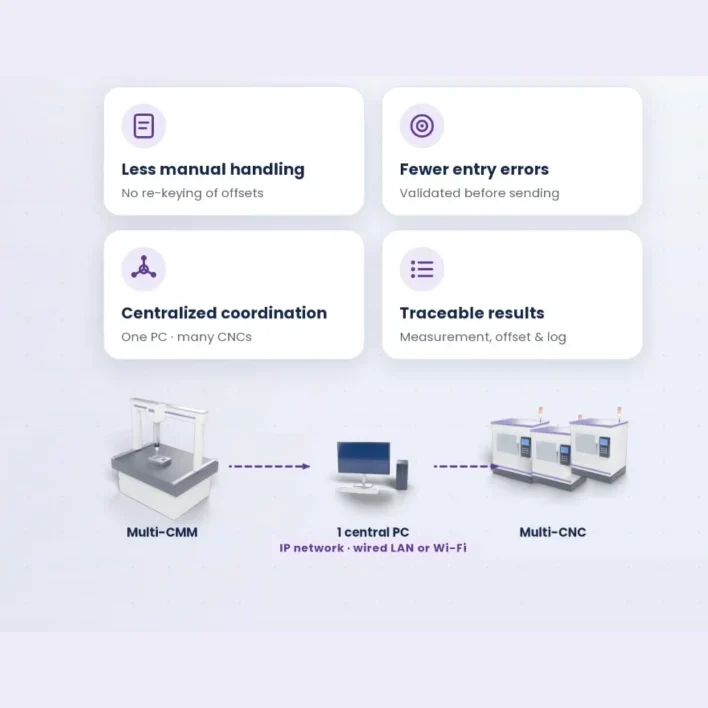

ได้อะไรจาก NKE AOC
- ไม่ต้องคีย์ค่าเอง AOC ส่งค่าเข้าเครื่องให้
- ผิดพลาดน้อยลง ตรวจค่าก่อนส่ง และอ่านค่ากลับทุกครั้ง

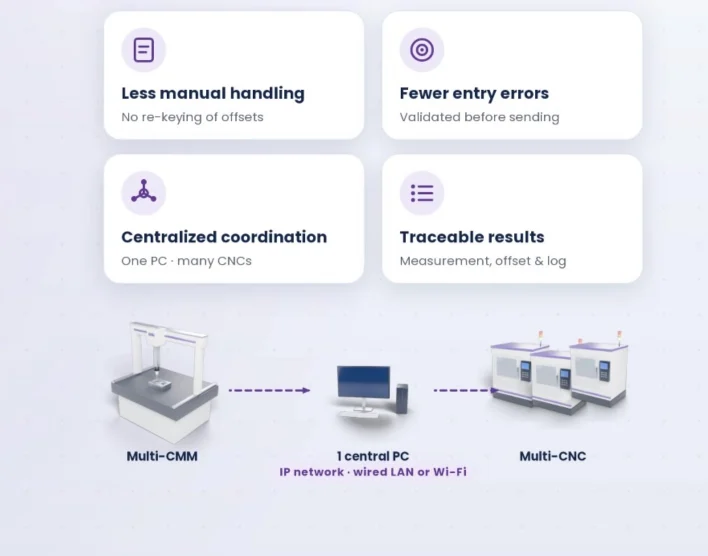

- PC เดียว ดูแลหลายเครื่อง บริหารค่าชดเชยของ CNC ทุกเครื่องจากจุดเดียว เชื่อมต่อผ่านเครือข่าย IP (สาย LAN หรือ Wi-Fi)
- ดูย้อนหลังได้ มีประวัติผลวัดและค่าที่ส่งทุกครั้ง
ศัพท์ที่ควรรู้
- CMM เครื่องวัดชิ้นงานความละเอียดสูง อยู่ในห้องวัด
- ค่า Nominal ขนาดที่ถูกต้องตามแบบ
- Tool Offset ตัวเลขปรับตำแหน่งมีดตัด ใช้แก้ให้ชิ้นงานได้ขนาด
- Tolerance ช่วงที่ยอมให้ขนาดคลาดจากแบบได้
- Offset Address ช่องเก็บค่า Offset ในเครื่อง ต้องส่งค่าให้ถูกช่อง
ก่อนเริ่มใช้งาน
การรองรับขึ้นกับรุ่นเครื่องและรุ่นคอนโทรล ทีม NKE จะตรวจสอบระหว่างสำรวจหน้างาน ระบบต้องตั้งค่าและทดสอบกับชิ้นงานจริงก่อนใช้งาน ตัวเลขในภาพเป็นตัวอย่าง ไม่ใช่ข้อมูลลูกค้า
